Qué son las resistencias?
Se le denomina resistencia eléctrica a la igualdad de oposición que tienen los electrones al desplazarse a través de un conductor. La unidad de resistencia en el Sistema Internacional es el ohmio, que se representa con la letra griega omega (Ω), en honor al físico alemán Georg Ohm, quien descubrió el principio que ahora lleva su nombre. . La resistencia está dada por la siguiente fórmula:
Qué son los condensadores?
Un condensador , es un dispositivo pasivo, utilizado en electricidad y electrónica, capaz de almacenar energía sustentando un campo eléctrico. Está formado por un par de superficies conductoras, generalmente en forma de láminas o placas, en situación de influencia total (esto es, que todas las líneas de campo eléctrico que parten de una van a parar a la otra) separadas por un material dieléctrico o por el vacío. Las placas, sometidas a una diferencia de potencial, adquieren una determinada carga eléctrica, positiva en una de ellas y negativa en la otra, siendo nula la variación de carga total.Aunque desde el punto de vista físico un condensador no almacena carga ni corriente eléctrica, sino simplemente energía mecánica latente; al ser introducido en un circuito se comporta en la práctica como un elemento "capaz" de almacenar la energía eléctrica que recibe durante el periodo de carga, la misma energía que cede después durante el periodo de descarga.
Que es un Diodo?
Un diodo es un componente electrónico de dos terminales que permite la circulación de la corriente eléctrica a través de él en un solo sentido. Este término generalmente se usa para referirse al diodo semiconductor, el más común en la actualidad; consta de una pieza de cristal semiconductor conectada a dos terminales eléctricos. El diodo de vacío (que actualmente ya no se usa, excepto para tecnologías de alta potencia) es un tubo de vacío con dos electrodos: una lámina como ánodo, y un cátodo.
Qué son los capacitadores?
Se llama capacitador a un dispositivo que almacena carga eléctrica. El capacitador está formado por dos conductores próximos uno a otro, separados por un aislante, de tal modo que puedan estar cargados con el mismo valor, pero con signos contrarios.
En su forma más sencilla, un capacitador está formado por dos placas metálicas o armaduras paralelas, de la misma superficie y encaradas, separadas por una lámina no conductora o dieléctrico. Al conectar una de las placas a un generador, ésta se carga e induce una carga de signo opuesto en la otra placa. Por su parte, teniendo una de las placas cargada negativamente (Q-) y la otra positiva mente (Q+) sus cargas son iguales y la carga neta del sistema es 0, sin embargo, se dice que el capacitador se encuentra cargado con una carga Q.
Los capacitadores pueden conducir corriente continua durante sólo un instante (por lo cual podemos decir que los capacitadores, para las señales continuas, es como un cortocircuito), aunque funcionan bien como conductores en circuitos de corriente alterna. Es por esta propiedad lo convierte en dispositivos muy útiles cuando se debe impedir que la corriente continua entre a determinada parte de un circuito eléctrico, pero si queremos que pase la alterna.
¿Qué es un Transistor?
El transistor es un dispositivo electrónico semiconductor utilizado para producir una señal de salida en respuesta a otra señal de entrada. 1 Cumple funciones de amplificador, oscilador, conmutador o rectificador. El término «transistor» es la contracción en inglés de transfer resistor («resistencia de transferencia»). Actualmente se encuentran prácticamente en todos los aparatos electrónicos de uso diario: radios, televisores, reproductores de audio y video, relojes de cuarzo, computadoras, lámparas fluorescentes, tomógrafos, teléfonos celulares, entre otros.
TARJETA ELECTRÓNICA
Análisis de la guía de Trabajo:

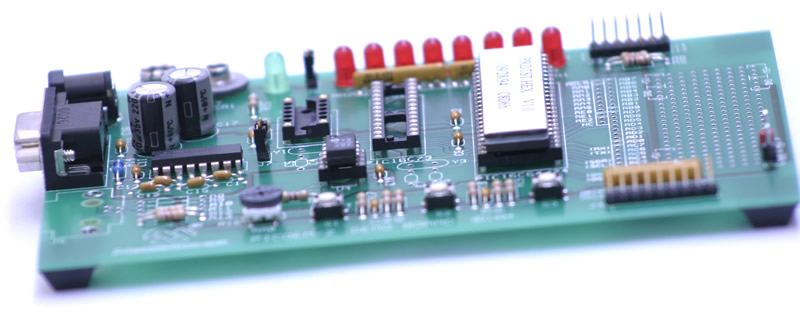

Esta guía nos menciona una tarjeta electrónica o tarjeta chips que nos señala la resistencia,los condensadores,transistores,los diodos.
Esta guía es de gran ayuda por nos señala las características los conceptos y demás, para que finalmente conceptualicemos cada uno de ellos.
Actividades de la página 11
indica el valor de las siguientes resistencias:
a)gris(8),negro(0),rojo(x100),rojo(2%)
R//:80,000+2%
b)Gris(8),verde(5),negro(xf),plata(x100%)
R//:850+10%
C)Naranja(3),azul(6),naranja(x100),oro(5%)
R//:360,000+10%
2)dos bombillas iguales de 2v se conectan en serie aun voltaje de 12v.
si por el circuito circula una resistencia de 0,4A ,calcula el valor de la resistencia que debemos conectar en serie para que los bombillos no se fundan.
R//:V=8
R//:10,4A=20
5)Analizar el dibujo de la página 12 y contestar
¿porque se encienda la farola donde esta posada la gaviota si es de dia?
R//:A mi me parece que la lámpara se encienda ya que la paloma se posó sobre el lugar de la lámpara en donde se toma la muestra de luz (la fotorresistencia),esto hace que el LDR de la lámpara sienta el cambio en la intensidad de la luz ,lo que hace que su resistencia aumenta conforme a la poca luz que la paloma deja que obtenga el LDR,debido a su sombra ocasionando que la lámpara se encienda.
¿crees que es lógico poner una resistencia LDR en cada farola
R//:Pues me parece que sí, y que así se aseguraría de que la percepción de la luz que cada farola percibe es la correcta y no como en en el caso de la paloma que algo se interpone en la obtención de la luz.
